El medidor de ESR (Equivalent Series Resistance meter) es un instrumento de diagnóstico electrónico esencial en el mantenimiento y reparación de los equipos electrónicos actuales. Su función principal es medir la resistencia serie equivalente (ESR) de los condensadores, especialmente de los electrolíticos, sin necesidad de desoldarlos del circuito en la mayoría de los casos.
En el ámbito del mantenimiento electrónico profesional, el uso del medidor ESR se ha convertido en una herramienta crítica para detectar fallos en fuentes de alimentación, equipos industriales, electrónica de consumo y sistemas de conmutación de alta frecuencia. A continuación, desde Distron, te contamos todo lo que necesitas saber:
¿Qué es la ESR en un condensador?
La ESR representa la resistencia interna equivalente de un condensador. No es un único elemento, sino la suma de varios factores físicos entre los que se encuentra la resistencia del electrolito interno, la resistencia de contactos y terminales, las pérdidas en conductores internos y los efectos inductivos y capacitivos del propio diseño.
En los condensadores electrolíticos, esta resistencia es especialmente relevante, ya que tiende a aumentar con el tiempo, la temperatura y el estrés eléctrico.
Por su parte, un incremento excesivo de la ESR puede provocar:
- Fallos en fuentes de alimentación conmutadas
- Zumbidos en equipos de audio
- Inestabilidad en circuitos digitales
- Sobrecalentamiento del condensador
- Fallo total del equipo en casos extremos
Por ello, el ESR medidor de condensadores se utiliza como herramienta de diagnóstico preventivo y correctivo.

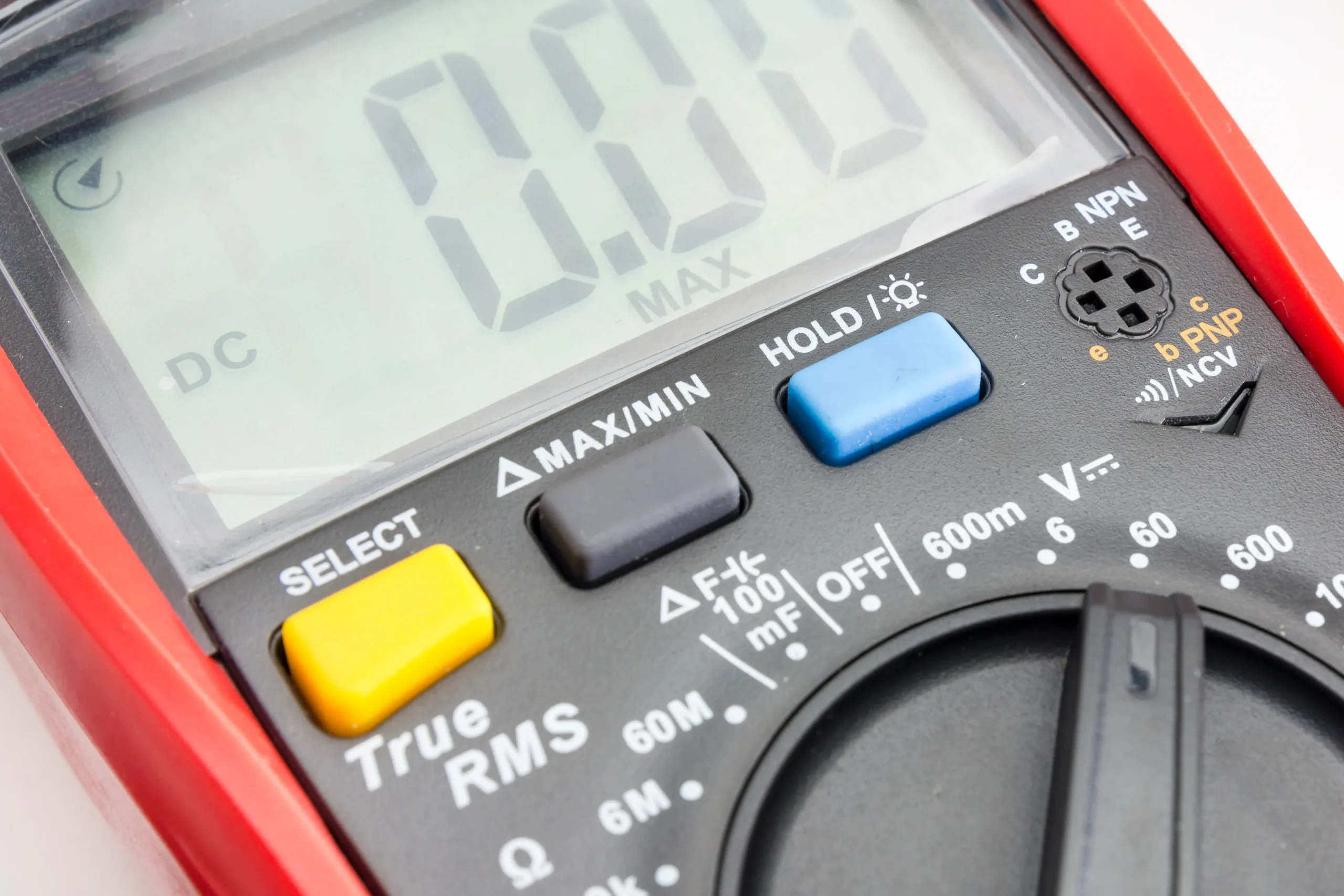

¿Qué es un medidor de ESR?
Un medidor de ESR es un instrumento diseñado para medir resistencias muy bajas (del orden de miliohmios a pocos ohmios) aplicando una señal de baja tensión y alta frecuencia al componente bajo prueba.
A diferencia de un multímetro convencional, este dispositivo permite evaluar el estado del condensador sin necesidad de retirarlo del circuito, lo que se conoce como medición “en circuito”.
Esto lo convierte en una herramienta extremadamente eficiente para técnicos de reparación electrónica.
Funcionamiento del medidor de ESR
Por su parte, el funcionamiento del medidor de ESR para condensadores se basa en dos principios principales:
1. Medición por impulso de corriente
Por un lado, el dispositivo aplica una corriente breve al condensador sin permitir que se cargue completamente. La tensión resultante se mide y, aplicando la ley de Ohm, se calcula la ESR.
2. Medición mediante señal alterna de alta frecuencia
Otra técnica consiste en aplicar una señal AC de alta frecuencia, donde la reactancia capacitiva es muy baja, permitiendo que la medición refleje principalmente la resistencia interna del condensador.
Funcionalidades clave de un medidor de ESR
El diseño de medidor ESR más actual no solo se limita a evaluar condensadores, sino que puede ofrecer múltiples funcionalidades avanzadas, entre las que, desde Distron, destacamos:
- Medición en circuito (In-Circuit Testing): Permite comprobar condensadores sin desoldarlos, reduciendo tiempos de diagnóstico.
- Detección de condensadores defectuosos: Identifica componentes degradados aunque aún mantengan su capacidad nominal.
- Medición de resistencias muy bajas: Puede medir contactos eléctricos, pistas de PCB o conexiones con baja resistencia.
- Evaluación de baterías (en algunos modelos): Detecta el aumento de resistencia interna, un indicador clave del desgaste de baterías.
- Diagnóstico de fuentes conmutadas: Ideal para la reparación de SMPS (Switch Mode Power Supplies), donde los condensadores trabajan bajo alta exigencia.
Importancia del medidor de ESR en los sistemas electrónicos actuales
En equipos actuales, especialmente en fuentes conmutadas que operan a frecuencias superiores a 30 kHz, los condensadores están sometidos a un alto estrés eléctrico, lo que puede provocar:
- Pérdida de eficiencia energética
- Incremento de temperatura
- Fallos intermitentes difíciles de detectar
- Daños progresivos en otros componentes del circuito
Por ello, el uso del medidor de ESR para condensadores es fundamental en mantenimiento preventivo.
Valores típicos del medidor de ESR
Por su parte, el valor de ESR aceptable dependerá siempre de la capacidad y tensión del condensador. En términos generales:
- Condensadores de alta capacidad → ESR baja (0,01–0,2 Ω típicamente)
- Condensadores pequeños → ESR más alta permitida
Cuando la ESR supera los valores recomendados por el fabricante, el condensador se considera degradado.
Limitaciones del medidor de ESR
No obstante, aunque es una herramienta muy útil, el medidor de ESR tiene ciertas limitaciones, entre las que diferenciamos:
- No mide la capacidad del condensador
- No detecta todos los tipos de fallos internos
- Puede dar lecturas erróneas en circuitos complejos en algunos casos
- No debe usarse en circuitos energizados
- Puede no detectar cortocircuitos internos específicos si la ESR aún es baja
Además, para una diagnosis completa, se recomienda complementar su uso con un medidor de capacitancia.
Aplicaciones del medidor de ESR
En cualquiera de los casos, gracias a su gran número de funcionalidades, el medidor de ESR se utiliza ampliamente en la reparación de fuentes de alimentación, mantenimiento de equipos industriales, la electrónica de consumo, el diagnóstico de placas electrónicas (PCB) y la evaluación de baterías y sistemas de alimentación.
Además, también es útil para detectar problemas en soldaduras, pistas dañadas o conexiones defectuosas.
En definitiva, el uso de un medidor de ESR comprende una práctica esencial en cualquier entorno profesional de electrónica. ¿Necesitas más información? En Distron estaremos encantados de ayudarte. ¡Contacta con nosotros!
