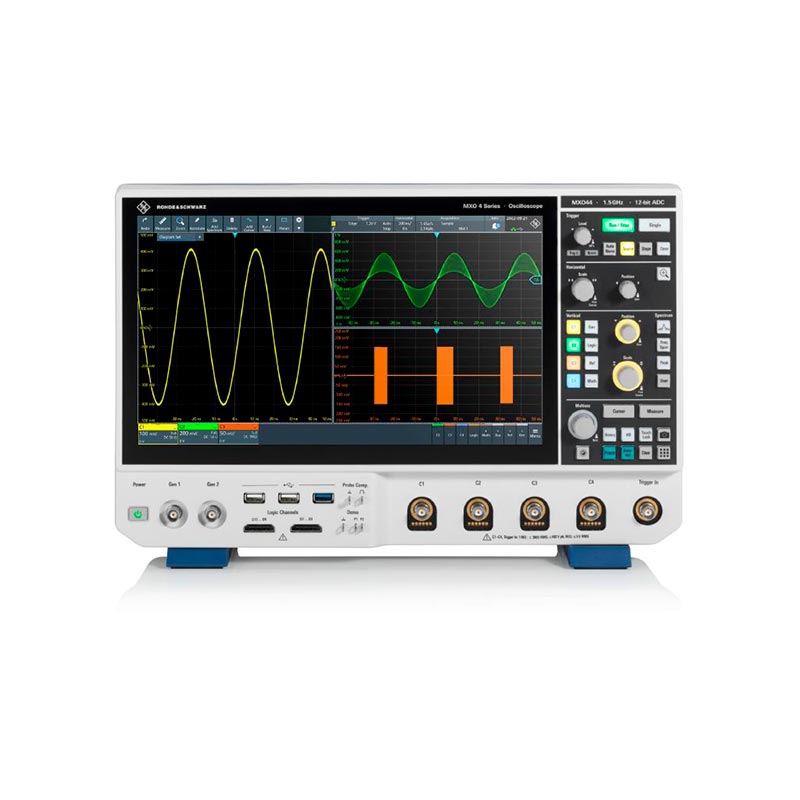

El MXO4 representa una nueva categoría dentro de los osciloscopios digitales de alto rendimiento. Desarrollado por Rohde & Schwarz, este equipo redefine los estándares de captura, análisis y visualización de señales eléctricas gracias a una arquitectura completamente renovada.
Diseñado para ingenieros de laboratorio, I+D, profesionales del sector educativo y entornos industriales exigentes, Rohde Schwarz MXO4 combina una velocidad de adquisición extrema, alta resolución vertical y una profundidad de memoria líder en el mercado.
A continuación, desde Distron, entramos en detalle en cada una de sus características clave, ventajas técnicas y aplicaciones reales en entornos profesionales. ¿Quieres saber más? ¡Sigue leyendo!
MXO4 Rohde & Schwarz: una nueva generación de osciloscopios
El osciloscopio MXO4 responde a una arquitectura de instrumentación que marca un antes y un después en el sector. Su objetivo principal es ofrecer más información útil por segundo de señal capturada, reduciendo el tiempo de análisis y aumentando la probabilidad de detectar eventos raros o transitorios.
Para lograrlo, entre sus principales características técnicas destacan:
- Ancho de banda: 200 MHz a 1,5 GHz
- Velocidad de actualización: > 4,5 millones de formas de onda/s
- ADC de 12 bits con hasta 10 bits ENOB efectivos
- Resolución vertical equivalente de hasta 18 bits de procesamiento
- Memoria de adquisición estándar: 400 Mpts por canal
- Memoria opcional intercalada: hasta 800 Mpts
- Pantalla táctil capacitiva Full HD de 13,3”
- Interfaz optimizada con curva de aprendizaje inferior a 15 minutos
Ventajas clave del osciloscopio R&S MXO4
Al margen de sus atributos técnicos, a continuación, desde Distron, te presentamos las principales ventajas del osciloscopio R&S MXO4, que explican por qué este equipo supone un salto cualitativo en el análisis de señales frente a soluciones convencionales.
1. Velocidad de adquisición líder en el sector
En primer lugar, el MXO4 destaca por su capacidad de capturar hasta 4,5 millones de formas de onda por segundo, lo que permite visualizar eventos que otros osciloscopios simplemente no detectan.
Esto es especialmente relevante en el análisis de señales intermitentes, debugging de electrónica digital y la captura de glitches y transitorios.
2. Resolución superior con ADC de 12 bits
En segundo lugar, a diferencia de los osciloscopios tradicionales de 8 bits, Rohde Schwarz MXO4 ofrece una resolución 16 veces mayor, lo que se traduce en:
- Mayor precisión en medidas de amplitud
- Menor ruido de cuantificación
- Mejor análisis de señales de baja amplitud
3. Memoria profunda para análisis prolongado
Con hasta 400 Mpoints estándar por canal, el MXO4 permite capturar eventos largos sin comprometer la resolución temporal, algo especialmente relevante en aplicaciones como sistemas embebidos, electrónica de potencia y el sector de las telecomunicaciones.
4. Arquitectura de espectro avanzada
Además, el MXO4 no solo es un osciloscopio, también destaca por ser una potente herramienta de análisis de espectro con:
- Hasta 50.000 FFT/s
- Visualización simultánea de hasta 4 espectros
- Análisis de señales en dominio tiempo-frecuencia
5. Interfaz intuitiva y experiencia de usuario optimizada
Por último, uno de los grandes diferenciales del MXO4 es su facilidad de uso al contar con una pantalla táctil de 13,3”, un flujo de trabajo simplificado y una configuración rápida en menos de 15 minutos.
Aplicaciones del MXO4 en entornos profesionales
Entrando en detalle en sus aplicaciones clave, debes saber que el osciloscopio MXO4 de Rohde & Schwarz es especialmente adecuado para:
Ingeniería industrial
En el ámbito de la ingeniería industrial, el MXO4 se emplea en el diagnóstico de sistemas electrónicos complejos y en entornos de automatización, donde la fiabilidad de la señal es crítica. Asimismo, en departamentos de I+D y desarrollo de producto, resulta una herramienta clave para la validación de diseños electrónicos, ofreciendo la precisión necesaria para asegurar el correcto funcionamiento de los sistemas desde las primeras fases del desarrollo.
Telecomunicaciones
En el sector de las telecomunicaciones, el MXO4 se utiliza para el análisis de señales RF y la evaluación de sistemas de comunicación, permitiendo caracterizar con precisión el comportamiento de las señales en entornos de alta exigencia.
Educación y laboratorios
En el ámbito de la educación y los laboratorios, el MXO4 se utiliza como herramienta de formación avanzada en electrónica y sistemas digitales, facilitando la comprensión de conceptos complejos mediante un análisis de señales preciso y visualmente intuitivo.
MXO4 vs otros modelos de osciloscopio tradicionales
En cuanto a su comparativa con otros sistemas, a continuación, desde Distron, entramos en detalle en las diferencias clave del MXO4 frente a otras soluciones de osciloscopios tradicionales:
| Característica | MXO4 | Osciloscopios convencionales |
| Resolución | 12 bits | 8 bits |
| Actualización | 4,5 M wfms/s | Mucho menor |
| Memoria | 400–800 Mpts | Limitada |
| Análisis de espectro | Avanzado | Básico o inexistente |
| Experiencia de usuario | Táctil e intuitiva | Más compleja |
Sin duda, la comparación evidencia cómo el R&S MXO4 supone un salto tecnológico significativo frente a los osciloscopios convencionales, especialmente en velocidad de adquisición, resolución y capacidad de análisis. Estas mejoras se traducen en una mayor probabilidad de detectar eventos críticos, mediciones más precisas y una experiencia de uso mucho más eficiente, consolidándolo como una herramienta de referencia en entornos de ingeniería avanzada.
En Distron ofrecemos soluciones avanzadas de instrumentación electrónica para profesionales que buscan precisión, fiabilidad y rendimiento. Si buscas llevar tu capacidad de análisis al siguiente nivel, el Rohde Schwarz MXO4 representa una de las soluciones más avanzadas del mercado actual. ¡Contacta con nosotros!
