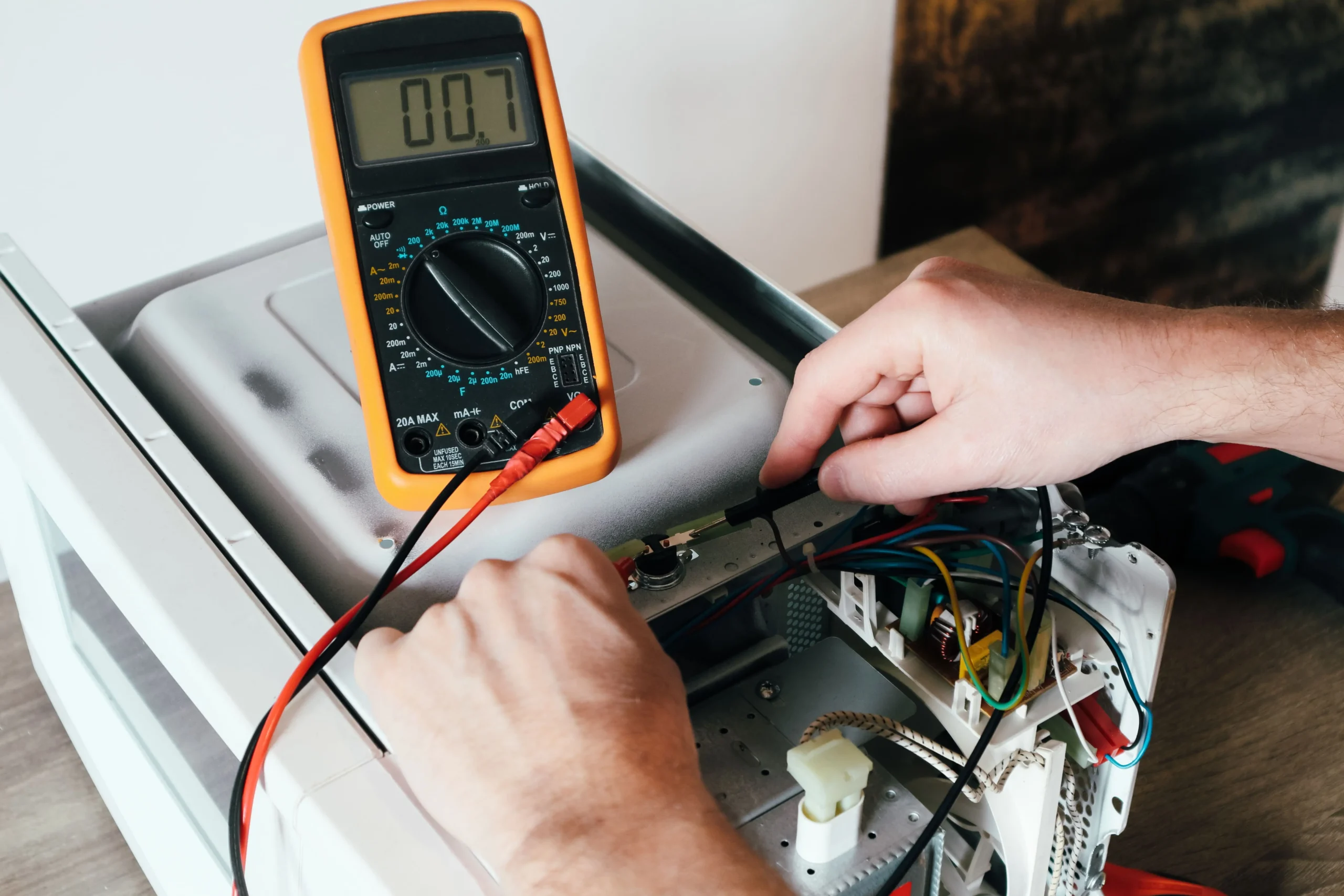

Cómo usar un polímetro para medir tensión, corriente y resistencia

El polímetro es la herramienta de diagnóstico más utilizada en cualquier instalación eléctrica o electrónica. Saber leerlo no basta, ya que una conexión incorrecta puede fundir un fusible, dañar el equipo o provocar un arco eléctrico con riesgo para el técnico.

En esta guía explicamos qué es un polímetro, cómo funciona el polímetro digital por dentro y, sobre todo, cómo usar un polímetro para medir tensión, corriente y resistencia de forma precisa y segura.

Qué es un polímetro

Un polímetro, también llamado multímetro o tester, es un instrumento que integra en un solo equipo varias funciones de medida eléctrica. Las tres básicas son el voltímetro (tensión), el amperímetro (corriente) y el óhmetro (resistencia).

Los modelos profesionales añaden funciones como continuidad con avisador acústico, prueba de diodos, capacidad, frecuencia, ciclo de trabajo, temperatura con termopar o lectura de lazos de 4-20 mA. Algunos incorporan registro de datos, conexión Bluetooth o función LoZ para evitar lecturas de tensiones fantasma.

Cómo funciona el polímetro digital

Un polímetro digital convierte cualquier magnitud en una tensión continua pequeña y la digitaliza con un conversor analógico-digital (ADC). Entender esta cadena ayuda a interpretar mejor sus especificaciones principales:

1. Entrada y protección. Las bornas COM, V/Ω y A/mA reciben la señal. Fusibles de alto poder de corte, varistores y resistencias PTC protegen el circuito interno frente a sobretensiones y cortocircuitos.
2. Acondicionamiento. Un divisor resistivo de alta impedancia (normalmente 10 MΩ) reduce la tensión. Para corriente se usa una resistencia shunt de valor muy bajo, y para resistencia el equipo inyecta una corriente conocida y mide la caída.
3. Conversión AC/DC. En alterna, la señal pasa por un convertidor que calcula su valor eficaz. Un equipo de respuesta promedio solo es exacto con senoidales puras; un polímetro True RMS calcula el verdadero valor eficaz también con formas distorsionadas.
4. Digitalización. El ADC convierte la señal en un número. Su resolución define el número de cuentas del display (por ejemplo, 6.000 o 60.000 cuentas).
5. Procesado y display. El microcontrolador aplica calibración, gestiona el autorango y muestra la lectura con su unidad.

Cómo usar un polímetro para medir tensión (AC y DC)

La tensión se mide siempre en paralelo con el elemento, con el circuito en servicio. Gracias a su alta impedancia, el polímetro apenas consume corriente y no altera el funcionamiento del circuito.

1. Inserta la punta negra en COM y la roja en V/Ω.
2. Selecciona V~ (alterna) o V⎓ (continua). Si el equipo no tiene autorrango, elige un rango superior a la tensión esperada.
3. Apoya la punta negra en el punto de referencia (neutro, masa o negativo) y la roja en el punto a medir.
4. Lee el valor. En DC, un signo negativo indica que la polaridad está invertida; no es un error.
5. Retira primero la punta roja y después la negra.

Respecto a algunos consejos de campo, desde Distron destacamos:

• En circuitos trifásicos, mide entre fases (400 V) y entre fase y neutro (230 V) para detectar desequilibrios o pérdida de neutro.
• Si lees tensiones inesperadas en un cable desconectado, usa la función LoZ para descartar tensiones inducidas.
• En salidas de variadores y equipos electrónicos, usa un polímetro True RMS con filtro paso bajo (función LPF o VFD) para obtener una lectura coherente de la fundamental.
• Para verificar ausencia de tensión antes de trabajar, utiliza un detector o comprobador bipolar conforme a IEC 61243-3 cuando el procedimiento de la empresa lo exija.

Cómo medir corriente con un polímetro

Por otro lado, la corriente se mide en serie: hay que abrir el circuito para que toda la corriente pase por el polímetro. Es la medida que más averías causa, porque en modo amperímetro el equipo presenta una resistencia casi nula.

1. Desconecta la alimentación del circuito.
2. Coloca la punta negra en COM y la roja en la borna adecuada: mA/µA para corrientes pequeñas o A (normalmente 10 A) para valores altos. Si no conoces el valor, empieza por la borna de A.
3. Selecciona A~ o A⎓ según el tipo de corriente.
4. Abre el circuito e intercala el polímetro entre los dos puntos, respetando la polaridad en DC.
5. Restablece la alimentación, lee el valor y respeta el tiempo máximo de medida que indique el fabricante en el rango de 10 A.
6. Corta la alimentación antes de retirar las puntas y devuélvelas a la borna V/Ω.

Es importante tener en cuenta el siguiente error crítico: Si dejas la punta roja en la borna A y apoyas las puntas en paralelo sobre una fuente de tensión, provocas un cortocircuito a través del shunt. Por eso los polímetros profesionales incluyen fusibles HRC de alto poder de corte (por ejemplo, 10 kA o más) que deben sustituirse siempre por otros de las mismas características. Si tu equipo ha sufrido un disparo de fusible, conviene revisarlo en un servicio de reparación de instrumentación.

Para corrientes superiores a 10 A, o cuando no puedes interrumpir el servicio, usa una pinza amperimétrica. Abraza un solo conductor, nunca el cable completo con fase y neutro, porque sus campos se anulan y la lectura sería prácticamente cero. Para medir en DC, la pinza debe ser de efecto Hall.

Cómo medir resistencia, continuidad y diodos

Por último, la resistencia se mide siempre sin tensión. El polímetro inyecta su propia corriente de prueba, y cualquier tensión externa falsea la lectura o puede dañar el equipo. Para ello:

1. Desconecta la alimentación y descarga los condensadores del circuito.
2. Punta negra en COM y roja en V/Ω; selecciona la función Ω.
3. Cortocircuita las puntas: la lectura debe ser cercana a 0 Ω. Ese valor es la resistencia de las puntas; réstalo o usa la función REL en medidas de pocos ohmios.
4. Si es posible, aísla el componente del circuito al menos por un extremo, para evitar caminos en paralelo.
5. Aplica las puntas y lee el valor. «OL» indica circuito abierto o valor superior al rango.

En bobinados de motor, compara la resistencia entre fases: diferencias superiores a un pequeño porcentaje suelen indicar espiras en cortocircuito o conexiones flojas. Recuerda que el polímetro no sustituye al medidor de aislamiento, que trabaja a 500 V o 1000 V en DC.

La función de continuidad emite un pitido cuando la resistencia es inferior a un umbral, normalmente entre 30 Ω y 50 Ω. Es ideal para comprobar cables, fusibles, pistas y contactos sin mirar el display.

En polarización directa, un diodo de silicio muestra una caída aproximada de 0,5 a 0,7 V y un LED entre 1,8 y 3,3 V según su color. En inversa debe indicar «OL». Si marca valores en ambos sentidos, el diodo está perforado; si marca «OL» en ambos, está abierto.
